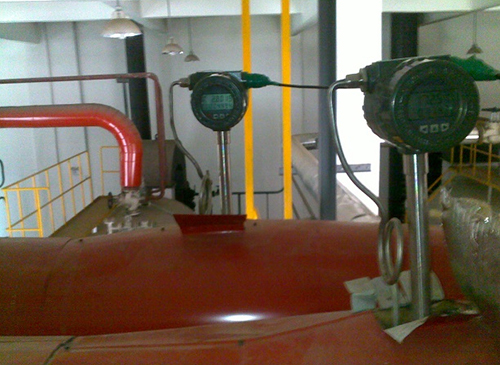

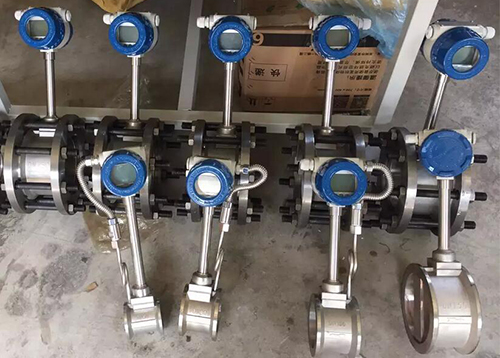

過熱蒸汽流量計產品概述

渦街流量計是根據卡門渦街理論，利用了流體的自然振動原理，以壓電晶體 或差動電容作為檢測部件而研制的新型智能流量儀表。

渦街流量計采用先進的差動技術，配合隔離屏蔽、濾波等措施，克服了同類產品抗震性 差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術的防護措施，保證了產品的 可靠性，產品有基本型和復合型兩種形式，基本型測量單**量信號，復合型可同時實現 溫度、壓力、流量的測量。每種形式都有一體、分體結構，以滿足不同的安裝環境。

渦街流量計具有量程比寬，耐高溫、抗振動、精度高，安裝維護方便和介質適應性廣等一 系列優點，可廣泛應用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各 種低黏度液體、氣體和蒸汽介質的質量流量和體積流量的計量。

過熱蒸汽流量計工作原理

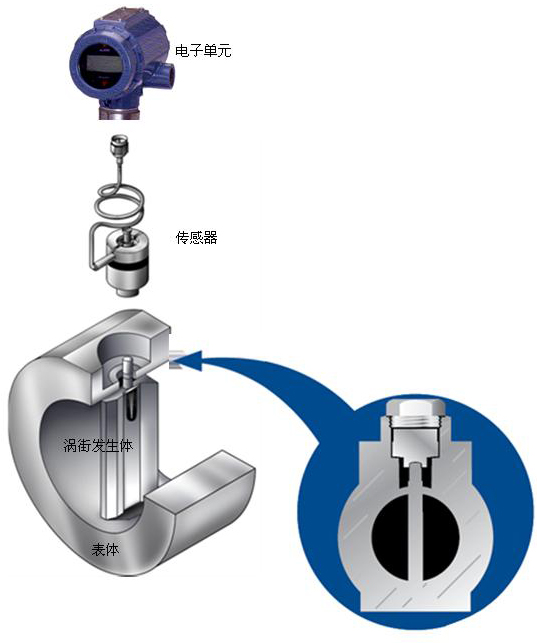

1、渦街流量計的結構。

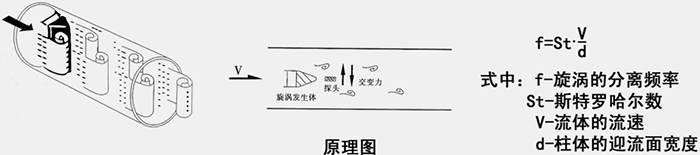

2、工作原理

當介質以一定速度度過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶，稱之為“卡門旋 渦”，由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生應 力，封裝在檢測探頭體內的壓電元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，經前置放大器 放大，送至智能流量積算儀進行智能化處理，實現流體瞬時流量、累積流量的顯示及流量數據及流量數據與微 機系統之間的通訊和控制。

在一定雷諾數范圍內（2×104～2×106）旋渦的釋放頻率f與流體流速V及旋渦發生體的迎流面寬度d之間關 系，可用下式表示：f=Sr·V/d，式中f-卡門旋渦的釋放頻率，Sr-系數（稱為斯特勞哈爾數），V-流速，d-三 角柱體的寬度。

斯特勞哈爾數是渦街流量計的重要系數。在曲線的Sr≈0.16的平直部分，所以只要準確測出頻率f，就可以 測出流體流速V=f·d/Sr，從而達到測量管道內流體測量的目的，即：Q=3600×f/k……（1）（k-儀表系數， 次/m3）

過熱蒸汽流量計產品特點

1、安裝簡便，維護十分方便；

2、結構簡單牢固，無可動部件，長期運行十分可靠；

3、量程范圍寬，量程比可達1∶15；

4、壓力損失小，運行費用低，更具節能意義；

5、應用范圍廣，液體，氣體，蒸汽均可測量；

6、檢定周期長，一般為兩年；

7、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形 狀和尺寸有關，調換配件后一般無須重新標定儀表系數；

8、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；

9、檢測探頭不直接接觸被測介質，性能更穩定。

過熱蒸汽流量計技術指標

1、測量介質：液體、氣體、蒸汽

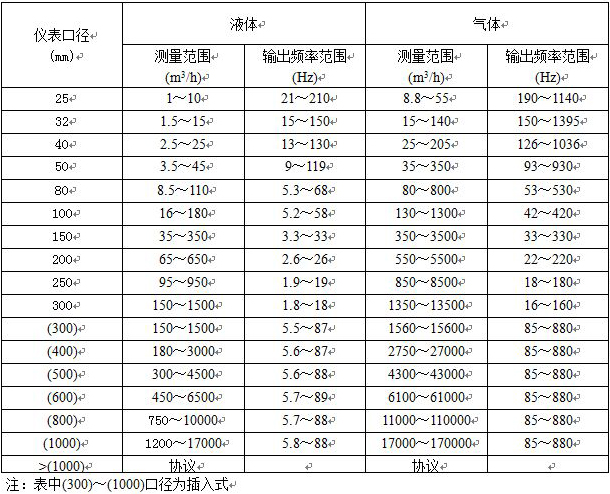

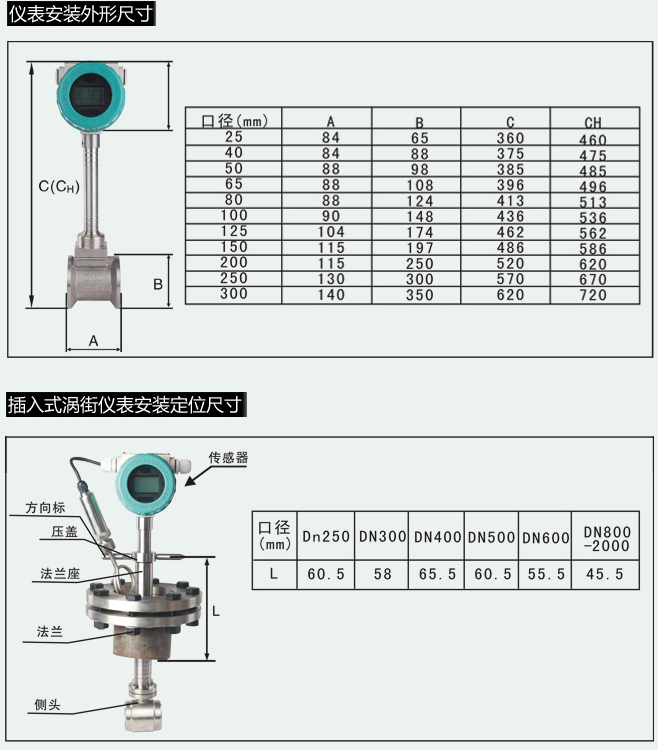

2、測量范圍：（見下表）

3、公稱通徑：（見下表）非標產品可根據用戶要求特色定做

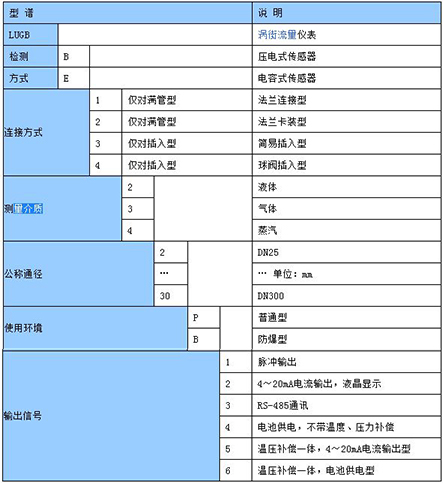

過熱蒸汽流量計的選型說明
