轉子流量計和電磁流量計的區別主要包括以下幾個方面
1、測量原理的不同

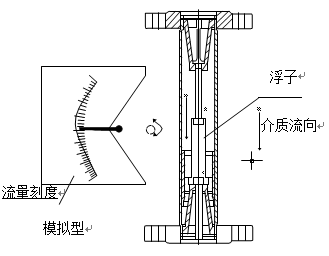

轉子流量計（又稱金屬管浮子流量計）測量原理

對于智能型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感器磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D變換，數字濾波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。

電磁流量計的測量原理
電磁流量計的工作原理是基于法拉*電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉*試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電*測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電*的電磁隔離，如圖所示。


2、特點及測量參數的區別

金屬管轉子流量計技術參數

1、測量范圍：水(20℃)5～200000 l/h；空氣（0.1013MPa 20℃）0.03～4000 m3/h

2、金屬轉子流量計量程比：10:1

3、精度等級：1.5 （特殊型1.0）

4、工作壓力：DN15、DN25、DN50為PN4.0MPa*大為10.0MPa、DN80、DN100為PN1.6MPa*大為6.4MPa

5、介質溫度：-40℃～300℃

6、介質粘度：DN15：&eta;<5mPa&middot;s（F15.1～F15.3）；&eta;<30mPa&middot;s（F15.4～F15.8）；DN25：&eta;<250mPa&middot;s；DN50～DN150：&eta;<300mPa&middot;s

7、環境溫度：液晶型：-40℃～85℃；指針型：-40℃～120℃

8、連接形式：法蘭（執行標準DIN2501或按用戶提供法蘭標準制造）；螺紋連接型：DIN11851或用戶指定

9、金屬轉子流量計儀表高度：250mm

10、電纜接口：M20*1.5

11、供電電源：24VDC二線制4～20mA或85～265VAC 50/60Hz（遠傳型）；交流型:220VAC(85～265VAC)；

12、報警輸出：上限或下限瞬時流量報警 繼電器輸出（觸點容量*大5A@250VAC）或集電*開路輸出（*大100mA@30VDC內部阻抗100&Omega;）

13、脈沖輸出：累積脈沖輸出，*小間隔每10秒一個脈沖（交流型）或每50毫秒一個脈沖

14、液晶顯示：雙排液晶顯示，顯示瞬時流量及累積流量

15、金屬轉子流量計防護等級：IP65
電磁流量計的技術參數

1、公稱通徑：DN6-2200mm
2、公稱壓力：0.6、1.0、1.6、2.5、4.0MPa(高壓可根據用戶要求加工)
3、精度：&plusmn;0.2% &plusmn;0.5%(示值誤差)
4、測量范圍(流量):0-1m/s至0-10m/s
5、介質溫度：分體型-10℃～+80℃（PTFE和F46襯里-40℃～+180℃） 一體型-10℃～+80℃
6、環境溫度：-25℃～+60℃
7、環境濕度：5～100%RH（相對濕度）
8、介質電導率：大于20&mu;S/cm
9、安裝：一體型、分體型
10、外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水型，即可允許水龍頭 從任何方向?qū)x表噴水；IP68：塵密、潛水型，能長期在水中工作）轉換器IP65
11、電*結構：三電*結構、刮刀電*結構
12、被測介質*高溫度：氯丁橡膠襯里*高80℃，聚氨脂襯里*高80℃，聚四氟乙烯襯里*高180℃， 耐高溫橡膠襯里*高120℃
13、傳感器輸出信號：0-0.2mVp-p至0-2mVp-p
14、電*材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B(yǎng)、C、鈦Ti、鉭（Ta）、不銹鋼涂覆碳化鎢、特殊
15、防爆標志：ExmⅡT4，ExmdⅡBT4
