uhz磁浮子液位計接線圖

點擊次數:2808 發布時間:2021-06-30 01:15:04
uhz磁浮子液位計由本體、翻板箱(由紅、白雙色磁性小翻片組成)、浮子、法蘭蓋等組成,用于開放或壓力容器內的各類液體的全過程測量,除用于現場檢測外,與SW-11磁開關和Reed-11干簧管遠傳變送器配合使用,還可實現液位的自動控制和遠程操控。被廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

uhz磁浮子液位計在使用之前,要先做好uhz磁浮子液位計的接線,如果接線接錯的話會導致測量結果不準,嚴重的將直接造成儀表的損壞,所以我們對uhz磁浮子液位計的接線方法和注意事項務必要熟悉掌握,從而正確地進行接線操作。
uhz磁浮子液位計的接線方法

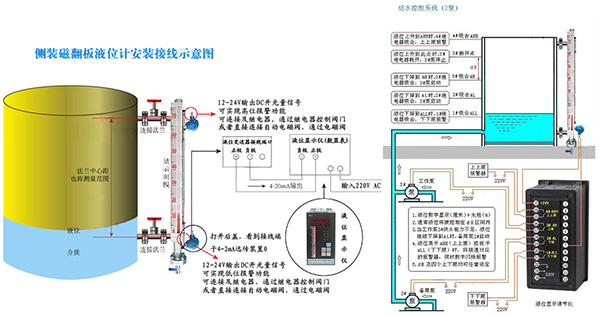

uhz磁浮子液位計一般是兩線制,4~20MA信號。其中一種接線方法為:uhz磁浮子液位計正*接儀表24V輸出端,uhz磁浮子液位計負*接儀表4~20MA輸入端的正*,然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做uhz磁浮子液位計電源。
如果是uhz磁浮子液位計采用的是四線制,則uhz磁浮子液位計的電源正負*接供電電源正負*。4~20MA正負*分別接儀表的4~20MA輸入端的正負*。如果用安全柵的話,24伏接安全柵電源(24V供電的)輸入端正負對應uhz磁浮子液位計的正負端子,電源輸出端正負對應儀表的正負。

uhz磁浮子液位計接線注意事項
鑒于uhz磁浮子液位計接線出錯,輕則導致測量不準,重則造成儀表損壞,所以在對uhz磁浮子液位計進行接線操作時,一定要注意以下幾點:

1、在配線時應避開大容量的變壓器、電動機或干擾源;

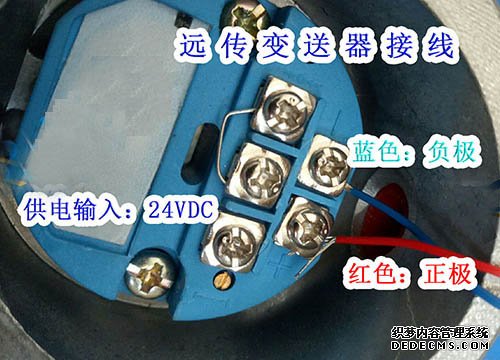

2、擰下接線盒的接線端蓋,將電纜穿過電纜接頭,連接到24VDC兩端;

3、根據需要連接接地端子;

4、擰緊接線盒的接線端蓋;

5、對于防爆型儀表,為確保防爆性能,必須按有關規定配線;

以上就是為有關uhz磁浮子液位計接線的方法和注意事項,希望以上介紹能夠引起大家對于uhz磁浮子液位計接線的重視,對uhz磁浮子液位計進行正確的接線操作等。
